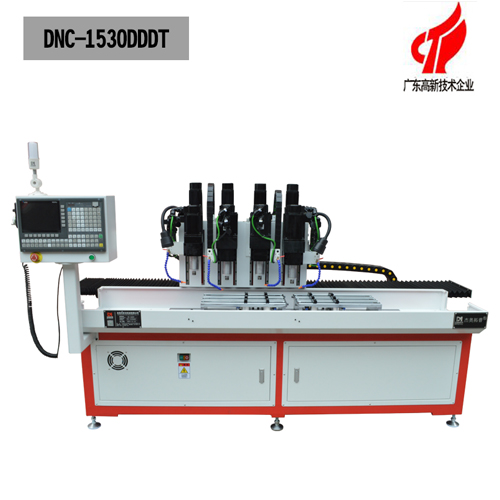

非標定制方管圓管熱熔鉆攻機
|
|
☆外形尺寸：2500mm*1500mm*1700mm |
|
☆有效行程：1500*200*360mm |
|
☆機床重量：1500KG
|
|
☆鉆孔范圍：1-16mm
|
DNC-1530DDDT數控鉆攻一體機配置了四個主軸，可一機完成打點，鉆孔，攻牙，倒角四個工序，相當于省去了2-3個人工，有效加工行程為1500mm*300mm，為了發揮更大的加工效率，又設計成了雙工位，因此該機機床又可以做到可同時放兩個產品同時加工24小時不用停機循環上下料，大批量產品加工有了這個設備也不必再憂慮趕不上交期。
|
機器型號 Model |
DNC-1530 DDDT |
|
|
行程(ROUTE) |
X軸 (X AXIS) |
1000mm(可定制尺寸范圍 Customization range 1～15m） |
|
Y軸 (Y AXIS) |
300mm(可定制尺寸范圍 Customization range 0.3～0.5m） |
|
|
Z軸 (Z AXIS) |
200mm |
|
|
主軸(SPINDLE) |
轉速 (speed) |
0rpm~3000rpm(可根據加工要求選配 Can be choose base on requirements Can be choose base on requirements） |
|
錐孔 (taper) |
ER20 |
|
|
功率 (power) |
1.2~2.6kw（根據加工要求選配 Can be choose base on requirements Can be choose base on requirements） |
|
|
移動速度(MOVING SPEED) |
X軸 (X AXIS) |
60m/min |
|
Y軸 Y AXIS) |
28m/min |
|
|
Z軸 (Z AXIS) |
28m/min |
|
|
精度(Position) |
導軌平行度 |
≤0.01mm/1000mm |
|
導軌平面度 |
≤0.02mm/1000mm |
|
|
定位精度 |
≤0.02mm |
|
|
重復定位精度 |
重復定位精度 ：≤0.02mm/1000mm |
|
|
反向間隙（鐳射補償前） |
0.02mm |
|
|
工作臺尺寸(Working table size) |
1000mm*300mm |
|
|
鉆孔攻絲直徑范圍(Drilling tapping diameter range) |
1~10mm |
|
|
編程方式(Program type) |
CAD圖檔導入/圖表編程/手動編程/電腦編程 |
|
|
系統程序存儲量(system program memory) |
約10000 pcs |
|
|
系統外接信號控制(system external signal control) |
支持 (support) |
|
|
機床重量(Weight) |
約1.2T |
|
|
占地面積(Area) |
2100mm*1500mm*1700mm |
|
